ZWL直连式自吸泵

ZWL直联式自吸泵结构特点

ZWL直联式自吸泵采用直联式结构，与国内同类排污泵产品相比，具有结构紧凑、振动少、自吸性能好、排污能力强、高效节能，使用维修方便等特点，在排污泵系列产品中属国内首创。各项技术性能指标居国内领先，达到国际先进水平，具有广阔的应用市场和发展前景

ZWL直联式自吸泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的泵类产品。

ZWL直联式自吸泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的独特设计，即可象一般自吸清水泵那样不需要安装底阀，又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。

ZWL直联式自吸泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。常用型号：25ZWL8-15、32ZWL10-20、50ZWL10-20、50ZWL15-30、65ZWL20-30、65ZWL30-18、80ZWL40-16、80ZWL65-25、80ZWL50-60、100ZWL100-15、100ZWL80-20、100ZWL100-20、125ZWL120-20、150ZWL200-15、200ZWL280-14、200ZWL280-28、250ZWL400-20、300ZWL800-20等

ZWL直联式自吸泵型号意义

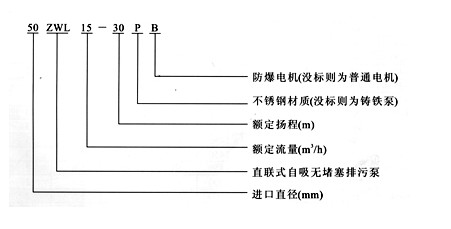

ZWL直联式自吸泵型号意义

例如：50ZWL15-30PB

50-进口直径(mm)

ZW-自吸式无堵塞排污泵

L-直联

15-额定流量(m3/h)

30-额定扬程(m)

P-不锈钢材质(没标则为铸铁泵)

B-防爆电机(没标则为普通电机)

ZWL直联式自吸泵特点：

1.结构紧凑，该系列泵为卧式结构、机泵一体、外型美观、占地面积少，与普通自吸排污泵比较，占地面积减少30%

2运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动，低噪音、延长了轴承的使用寿命，改善了使用环境。

3.采用先进水力模型，具有效率高，性能好等特性。

4.安装使用维护方便。吐出管路不需要装止回阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。结构独特，自吸性能好，工作前只需保证泵体内储有定量引液即可

ZWL直联式自吸泵工作原理

ZWL直联式自吸泵的泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与排污泵工作腔相通，构成泵的轴向回流外混式系统。排污泵停止工作后，泵内腔已储有一定容积的液体。当排污泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网络回流到工作腔，气体被排污泵外，使泵内形成一定的真空度，达到自吸的作用。

ZWL直联式自吸泵使用注意事项

1、检查ZWL直联式自吸泵底座、泵盖等连接部位的紧固件有否松动,如有松动应固紧。

2、用手盘动电机风叶是否有卡住或异声等现象。

3、打开泵上方的加水阀门，加入储液水不少于泵体容积的三分之二，关闭阀门。以后开机不需再灌引水。

4、接上电源试转一下，从电机端看，为顺时针转向。(严禁反转)

5、开机工作，观察泵运行是否正常?若有异常现象，应找出原因，加以排除。

ZWL直联式自吸泵使用范围

1、环境温度≤50℃，介质温度≤80℃特要求可达200℃.

2、介质PH值铸铁材质为6-9，不锈钢为2-13.

3、介质重度不超过1240千克/m3。

4、自吸高度不能超过规定值4.5-5.5米，吸入管长度为≤10米。

5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。

哈泉泵阀排污泵订货须知：

一，产品名称与潜水排污泵型号；口径；扬程(m)；流量；电机功率(KW)；潜水排污泵转速(r/min)；电压〔V〕；潜水排污泵吸程(m)；潜水排污泵使用的介质名称、比重、粘度、腐蚀性、毒性等

二，若已经由设计单位选定我公司的潜水排污泵产品型号，请按潜水排污泵型号直接向哈泉泵阀销售部订购。当使的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们哈泉泵阀的技术专家为您审核把关。

三，用户在订购产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号），电话，传真，开户行，帐号及代表人。切勿省略。本公司代办物流发货，如需特殊要求请注明；办理汽车直运的，全国省会城市均可在发货后二至五天内到货。其它地区如江苏、河南、湖南、湖北、四川、安徽、江西、河北、广东、福建、广西、辽宁、山西可汽车直运到部份地级城市。（详情请电话联系确认）

四，订购所有本厂产品均实行款到发货
